技术说明：
应用： L7系列高分断小型断路器对电气线路或设备的过载与短路起保护作用，同时具有电源隔离功能。并具有直流产品，适用于直流线路的过载与短路保护，广泛应用于电讯或电力机车等领域。
技术说明：·符合最新标准IEC898和GB10963;
·电流脱扣整定精确；
·极数：1P,1P+N,2P,3P,3P+N,4P (专用直流型1P,2P);
·额定电流：C特性 0.5-63A, D特性：2-40A;
·分断能 力高达10kA;
·脱扣特性：C特性，D特性(专用直流型：C特性）；
·极高的限流能力，可实现高的选择性；
·不同的手柄颜色指示不同的电流等级；
·两侧双端子适合母线排和单芯导线；
·两侧均可使用母线排；·多功能附件系列；
·复合槽的接线螺钉，扭矩大，接线牢，可实现快速接线；
·电源进线方式任意。
L71系列小型断路器
应用： L71系列小型断路器可对电气线路的过载与短路起保护作用。特别适用于民用的照明于插座回路的保护。中线开断，更加安全可靠。
技术说明：
·体积小，一个模数宽；
·极数：1P+N；
·额定电流：2-40A;
·分断能力高达6kA;
·脱扣特性：C特性；
·不同的手柄颜色用来区别额定电流；
·具有专用的母线排。
|
|
|
技术说明：
F&G的防雷和浪涌保护系列产品可以提供B、C、D极的保护以及1-4级保护功能。其放电电流等级为10-100kA。
B级保护：保护建筑物主配电盘由于雷电直接击中输配电线路或户外避雷器产生的浪涌电流的损害。提供避雷器VFB-1,2,5三种型号。
技术说明：
·保护等级符合VDE0675;·瞬态放电输出电压（1.2/50)m;Vk4:s
·放电电流Iimp(10/350)m:s; Ak001-52
·放电电流Iimp(8/80)m:s ;Ak001-05
·电压保护水平：Up:4kV;
·反应时间tr<100ns;
·环境温度范围：-40-+85°C；
·相对空气湿度：<=%59
·防护等级：IP20.
C级保护：保护建筑物内分配电盘处由间接雷击或开关操作引起的瞬态浪涌电压。提供浪涌抑制器VR7,VH7,VS7三种型号。
技术说明：
·保护等级符合VDE0675;
·反应时间tr<25ns;
·额定放电电流Isn(8/20)m;Ak52-51:s
·最大放电电流ISG:30-50kA;
·短路耐受能力：10kA;
·环境温度范围：-40-+70°C；
·防护等级：IP40;
·VS7系列可插入不同电压等级的保护模块。
D级保护：适用于终端用电设备的进一步保护，使其不受瞬态过电压的损坏。型号：浪涌抑制器VD7-F。
技术说明：
·保护等级符合σVE-SN60;
·可安装在配电箱的导轨上；
·不要求从上级浪涌保护装置的耦合电感；
·可使用辅助触头Z7-VSHK对信号远距离传输；
·额定放电电流：In (8/20)ms: 2.5kA;
·最大放电电流 （8/20）ms：5kA/10kA;
·短路承受能力：10kA;
·防护等级：IP40.
|
|
|
|
技术说明：
FL7/LD7系列带过流保护的断路器
F7/FN系列漏电保护开关
应用：
FL7/LD7系列带过流保护的断路器集过载、短路和漏电保护三种功能于一体，并可防止由于电子设备开关引起的误动作，广泛应用于工业、民用等各个领域的终端配电保护。
技术说明：
·极数：1P+N,2P;
·额定电流：6-40A;
·分断能力高达10kA;
·额定漏电电流：10、30、300mA;
·保护方式：电磁式（FL7),电子式（LD7);
·脱扣特性：FL7:C特性, LD7:C特性，D特性；
·脱扣时间有两种类型：非延时和最少10ms延时；
·不同的手柄颜色用来区别额定电流；
·具有中线开断功能，更加安全可靠；
·双功能接线端子，接线能力强；
·具有触头状态指示器，便于识别触头接触情况；
·额定电流范围宽，可作为家庭总开关使用。
F7/FN系列漏电保护开关应用：
F7/FN系列小型断路器适用于漏电保护和附加保护。可防止由电子设备开关操作引起的不必要脱扣动作。
技术说明：
·极数：2P,4P;
·额定电流：16-100A;
·多种漏电动作电流规格：10、30、100、300、500mA，容易实现选择性保护;
·脱扣时间有三种类型可选：非延时、最少10ms延时，最少40ms延时；
·机械寿命：300002;
·浪涌保护：250A-5kA;
·两侧双功能接线端子，可同时接母线排和单芯导线；
·具有触头状态指示器。
|
|
|
|
技术说明：
Moeller低压终端配电产品--建筑领域里完整的解决方案
Moeller为世界各地建筑领域的客户提供安全可靠的保护开关，以其极高的分断能力为特点，不管是在民用建筑、商业建筑、公共建筑、工业建筑以及工控领域中，Moeller的终端低压产品都被广泛的应用。这些经过最佳设计的电器元件及系统符合所有国家及国际的最新标准的要求，技术水平始终处于世界领先地位。这些模数化设计的低压元件系列，具有结构紧凑、外型美观、系列全、功能强、指标高和使用安全可靠等特点，并拥有多项专利。
在广泛的终端配电箱领域里，Moeller提供的产品可以满足您全部的要求。
Moeller集团一贯秉承“推陈出新，不断超越”的企业精神，同步向全球及中国市场隆重推出的全新X-Pole全系列低压终端配电产品。其分断能力分为为15-25kA、10kA和6kA，三档，针对工业、商业和民用建筑领域，从而进一步细分市场，全方面满足客户的需要。产品全新的设计、使用更方便、安装更迅速、保护更安全，与延续一贯的德国高品质相结合，将带给您更为优越的性价比！
产品主要包括以下四大类：
- 小型断路器 PL10（10KA），PL9（6KA），PL91（6KA），PLHT（15-25KA）
- 漏电断路器 PFIM（不带过载保护的漏电断路器）
PFL10，PFL9（电磁式带过载保护的漏电断路器）
PLD10，PLD9（电子式带过载保护的漏电断路器）
PBSM（电磁式漏电附件,与PL10，PL9相配）
PDB（电子式漏电附件,与PL10，PL9相配）
- 附件系列 快速卡装的辅助触点、分励脱扣器、欠压脱扣器、母线排及其它模数化安装的
产品
- 浪涌保护产品 B级保护：SPB，SPI
C 级保护：SPC-E，SPC-S
D 级保护：SPD-S
主要产品的主要技术参数：
1． 小型断路器系列
该系列小型断路器具有短路和过载保护，可广泛适用于工业、商业和民用建筑领域。其主要参数如下：
|
产品型号
|
符合的标准
|
极 数
|
额定电流（A）
|
脱扣特性
|
分断能力
|
|
PL10
|
IEC60898/GB10963
|
1,1N,2,3,3N,4P
|
O.5-63
|
C,D
|
10kA
|
|
PL9
|
IEC60898/GB10963
|
1,1N,2,3,3N,4P
|
O.5-63
|
C,D
|
6kA
|
|
PL91
|
IEC60898/GB10963
|
1N(一个模数宽)
|
2-40
|
C
|
6kA
|
|
PLHT
|
IEC60947.2/GB14048.2
|
1,2,3,3N,4P
|
50-125
|
C,D
|
15-25kA
|
2．漏电断路器系列
|
产品型号
|
符合的标准
|
极 数
|
额定电流（A）
|
额定漏电
电流
|
脱扣
特性
|
分断能力
|
|
PFIM
（电磁式）
|
IEC61008/
GB16916.1
|
2,4P
|
25,40,63,80，100
|
10,30,100,
300mA
|
-
|
-
|
|
PFL10
（电磁式）
|
IEC61009/
GB16917.1
|
1N(2个模数)
|
2-40
|
10,30,300mA
|
C
|
10kA
|
|
PFL9
（电磁式）
|
IEC61009/
GB16917.1
|
1N(2个模数)
|
2-40
|
10,30,300mA
|
C
|
6kA
|
|
PLD10
(电子式)
|
IEC61009/
GB16917.1
|
1N(2个模数)
|
2-40
|
30mA
|
C,D
|
10kA
|
|
PLD9
(电子式)
|
IEC61009/
GB16917.1
|
1N(2个模数)
|
2-40
|
30mA
|
C,D
|
6kA
|
|
PBSM
(电磁式漏电附件)
|
IEC61009/
GB16917.1
|
2,3,4P
|
40,63
|
30,100,300,
1000mA
|
根据MCB
|
根据MCB
|
|
PDB
(电子式漏电附件)
|
IEC61009/
GB16917.1
|
2,3,4P
|
40,63
|
30,300mA
|
根据MCB
|
根据MCB
|
3．浪涌保护器系列
|
产品型号
|
保护级别
|
持续工作
电 压
|
冲击/放电电流
|
最大放电电 流
|
反应
时间
|
电压保护水 平
|
|
SPB-25/440
|
B
|
440V
|
25kA(10/350µs)
|
-
|
<100ns
|
4kV
|
|
SPB-60/400
|
B
|
400V
|
60kA(10/350µs)
|
-
|
<100ns
|
4kV
|
|
SPB-100/260
|
B
|
260V
|
100kA(10/350µs)
|
-
|
<100ns
|
4kV
|
|
SPI-35/440
|
B
|
440V
|
35kA(10/350µs)
|
-
|
<100ns
|
1.5kA
|
|
SPI-100/NPE
|
B
|
260V
|
100kA(10/350µs)
|
-
|
<100ns
|
1.5kA
|
|
SPC-E
|
C
|
280,385,
460V
|
20kA(8/20µs)
|
40kA
|
<25ns
|
1.4-1.7kV
|
|
SPC-S
|
C
|
280,385,
460V
|
20kA(8/20µs)
|
40kA
|
<25ns
|
1.4-1.7kV
|
|
SPD-S
|
D
|
335V/260VAC
|
2.5kA(8/20µs)
|
10kA
|
<25ns
|
<1000V
|
X-pole 系列产品主要特点
1． 隐蔽的端子接线引导结构：由于接线端子采用提升式接线端子形式，当端子处于紧固的状态下，底部有一个显露的开口，这一开口容易使导线接线时误入，导致导线遗漏而没有被接牢；隐蔽的端子接线引导可以避免这个可能的错误，使您放心的接线操作！从而也提高了接线、安装速度！
2． 两侧双端子结构设计：同时既可以接母排，也可以接独立的导线；接线能力强，安全、可靠。
3． 3个位置的导轨安装限制件：当产品并排安装在导轨上，且使用标准的母线排时，为了方便的拆卸操作，3位置的导轨限制件提供了更大操作预留活动空间，避免先全部拆下母线排，再取下开关的操作方式。这一特点可以保证重要负载的带电维修操作。
4． 彩色的操作手柄：根据不同的额定电流采用不同颜色的操作手柄，可以快速、简单的识别电流规格；同时开关更具艺术特色，使更加人性化。
5． 宽大的触头状态指示器：这一显著的、宽大的触头状态指示器，可以清楚的指示触头的真实接触状态，使操作更安全、更可靠；开关作为隔离功能使用时，这一点尤为重要。
6． 增加了正面和侧面的附加信息：在开关的正面和侧面增加了产品编码、端子符号、接线标识、条形码、认证标记等，使元件更加便于使用，容易分类查询、识别。
7． 快速卡装的附件系列：新一代产品的附件改变了传统的螺钉安装方式，采用快速卡装方式，拆卸更加方便、快捷。
2SA5010-5CE00-4BB3-Z
2SA5521-OCE00-4BB3-Z
2SA5521-5EE00-4BB3-Z
2SA5031-2CE00-4AB3
2SA5511-OCE00-4BB3-Z
2SA5053-5EE10-3BA3-Z
2SA5564-2CE00-4AB3
2SA5553-2CE00-4AB3
2SA5054-2CE10-3BA3-Z
2SY5012-0LB75
2SY5016-1SB00
2SY5014-ORK10
2SY5420-ORK10
2SY5220-OMG02
2SY5222-OLP10
2SA5031-2CD00-3AB3
2SY5001-0CD30-3AB3
2SC5545-1CE17-4DG4
2SY5001-5PS00-4DG4
2SX5100-3PC02
2SY5041-3ED01
2SY5041-3MC01
2SY5041-3ED34
2SY5041-3MC34
2SY5041-4ED01
DR6-AV2
DR6-AV20
DR6-AV200
DR6-AV600
DR6-AV10K
DR6-AA0.2
DR6-AA2
DR6-AA20
DR6-AA100
DR6-AA200
DR6-AA1000
DR6-AA2000
DR6-DA0.0002
DR6-DA0.02
DR6-DA0.2
DR6-DA2
DR6-DA20
DR6-DA100
DR6-DA200
DR6-DA1000
DR6-DA2000
S900-2S0.2G
S900-2S0.4G
S900-2S0.75G
S900-2S1.5G
S900-2S2.2G
S900-4T0.4G
S900-4T0.75G
S900-4T1.5G
S900-4T2.2G
S900-4T3.7G
S1100-2T0.75G
S1100-2T1.5G
S1100-2T2.2G
S1100-4T1.5G
S1100-4T2.2G
S1100-4T3.7G
S1100-4T4.0G
S1100-4T11G
S1100-4T15P
S1100-4T18.5G
S1100-4T22G
S2800-4T11G
S2800-4T15G
S2800-4T18.5G
S2800-4T22G
S2900-4T11P
S2900-4T15P
S2900-4T18.5P
S2900-4T22P
S2900-4T37P
S2900-4T45P
S2900-4T55P
S2900-4T75P
S800-2S0.2G
S800-2S0.4G
S800-2S0.75G
S800-2S1.5G
S1100-4T0.75G
S1100-4T5.5G
S1100-4T7.5P
S1100-4T7.5G
S1100-4T11P
S1100-4T15G
S2800-4T7.5G
S2800-4T30G
S2800-4T37G
S2800-4T45G
S2800-4T55G
15.F5.A1E-39YA
16.F5.M1E-34DA改为16.F5.A1E-34DA
15.F5.C1E-350A
05.F5.C1B-2B0A
16.F5 A1G-36MA
14.F5.CBD-YA00
14.F4.S1E-4000
14.F4.S1E-3440
10.F4.C1D-4A01
90.98.200-CE09
14.F5.A1E-35MA
16.F5.A1E-34EA
00.F5.0C1-1003
2M.F5.280-0029
16.F5.M1G-36GA改成16.F5.A1G-36GA
14.F4.C1E-4A01停产14.F4.S1E-4000
12.F4.S1D-4B12/12.F4.S1D-4F12
16.F5.AIE-340A
07.F4.F1D-3420停产替代10.F4.F1D-3440
09.F5.M1D-3ADA
12.F5.M1D-3ADA
17.F5.C1G-Y02D用标准型号17.F5.C1G-350D
90.98.200-CE09
15.BR.110-6563
09.B6.A3A-9900
10.F5.B1B-3A0A
13.F5 B1D-Y000
23.F4 COU-4020
用23.F5.A1U
16.F5.a3e-340a
16.F5.A1E-340A
09.F5.B1B-2B0A
00.F4.010-1009
|
|
|
_lit.jpg)

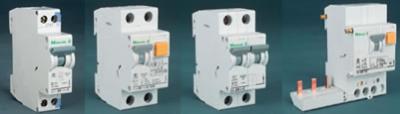

产品图片
