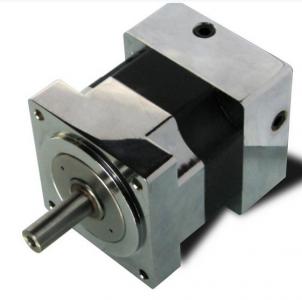

行星减速机厂家直销-持承自动化


0.00
0.00


行星减速机厂家直销-持承自动化


级数

级数:行星齿轮的套数.由于一套行星齿轮无法满足较大的传动比,有时需要2套或者3套来满足用户较大的传动比的要求.由于增加了行星齿轮的数量,所以2级或3级减速机的长度会有所增加,效率会有所下降.[1]

回程间隙:

回程间隙:将输出端固定,输入端顺时针和逆时针方向旋转,使输入端产生额定扭矩+-2%扭矩时,减速机输入端有一个微小的角位移,此角位移就是回程间隙.单位是"分",就是一度的六十分之一.也有人称之为背隙.


结构特点

行星


减速机

主要传动结构为:行星轮,太阳轮,外齿圈. 行星减速机因为结构原因,单级减速最小为3,最大一般不超过10,常见减速比为:3.4.5.6.8.10,减速机级数一般不超过3,但有部分大减速比定制减速机有4级减速.
相对其他减速机,行星减速机具有高刚性,高精度(单级可做到1分以内),高传动效率(单级在97%-98%),高的 扭矩/体积比,终身免维护等特点.
因为这些特点,行星减速机多数是安装在步进电机伺服电机上,用来降低转速,提升扭矩,匹配惯量.
减速机额定输入转速最高可达到18000rpm(与减速机本身大小有关,减速机越大,额定输入转速越小)以上,工业级行星减速机输出扭矩一般不超过2000Nm,特制超大扭矩行星减速机可做到10000Nm以上.工作温度一般在-25℃到100℃左右,通过改变润滑脂可改变其工作温度.


重要优势

行星减速器内部齿轮采用20CrMnTi渗碳淬火和磨齿具有体积小、重量轻,承载能力高,使用寿命长、运转平稳,噪声低、输出扭矩大,速比大、效率高、性能安全的特点。兼具功率分流、多齿啮合独用的特性。是一种具有广泛通用性的新型减速机。最大输入功率可达104kW。适用于起重运输、工程机械、冶金、矿山、石油化工、建筑机械、轻工纺织、医疗器械、仪器仪表、汽车、船舶、兵器和航空航天等工业部门行星系列新品种WGN定轴传动减速器、WN子母齿轮传动减速器、弹性均载少齿差减速器。


产品

行 星齿轮减速机重量轻、体积小、传动比范围大、效率高、运转平稳、噪声低适应性强等特点。减速机广泛应用于冶金、矿山、起重运输、电力、能源、建筑建材、轻工、交通等工业部门。

产品说明

1、P系列行星齿轮减速机采用模块化设计,可根据客户要求进行变化组合,
2、减速机采用渐开线行星齿轮传动,合理利用内、外啮合、功率分流,
3、箱体采用球墨铸铁,大大提高了箱体的钢性及抗震性,
4、齿轮均采用渗碳淬火处理,得到高硬耐磨表面,齿轮热处理后全部磨齿,降低了噪音,提高了整机的效率和使用寿命。
5、行星减速机P系列产品有9-34型规格,行星传动级数有2级和3级。
减速比:
25~4000r/min(与RX、R、K系列组合可达到更大速比)
输出转矩:
高至2600000Nm
电机功率:
0.4-12934kW
安装形式:
1、底脚安装
2、法兰安装
3、扭力臂安装。
出轴方式:
1、实心轴
2、渐开线花键实心轴
3、开线花键空心轴
4、带胀紧盘空心轴
SYS40-004    SYS40-005    SYS40-009
SYS40-016    SYS40-020    SYS40-025     SYS40-036     SYS40-045    SYS40-081

SYS60-003    SYS60-004    SYS60-005    SYS60-007     SYS60-010
SYS60-009    SYS60-012    SYS60-015    SYS60-016     SYS60-020
SYS60-021    SYS60-025    SYS60-028    SYS60-030     SYS60-035
SYS60-040    SYS60-049    SYS60-050    SYS60-070     SYS60-100

SYS90-003    SYS90-004    SYS90-005    SYS90-007     SYS90-010
SYS90-009    SYS90-012    SYS90-015    SYS90-016     SYS90-020
SYS90-021    SYS90-025    SYS90-028    SYS90-030     SYS90-035
SYS90-040    SYS90-049    SYS90-050    SYS90-070     SYS90-100

SYS115-003    SYS115-004    SYS115-005    SYS115-007     SYS115-010
SYS115-009    SYS115-012    SYS115-015    SYS115-016     SYS115-020
SYS115-021    SYS115-025    SYS115-028    SYS115-030     SYS115-035
SYS115-040    SYS115-049    SYS115-050    SYS115-070     SYS115-100

SYS142-003    SYS142-004    SYS142-005    SYS142-007     SYS142-010
SYS142-009    SYS142-012    SYS142-015    SYS142-016     SYS142-020
SYS142-021    SYS142-025    SYS142-028    SYS142-030     SYS142-035
SYS142-040    SYS142-049    SYS142-050    SYS142-070     SYS142-100
SYS40-004    SYS40-005    SYS40-009
SYS40-016    SYS40-020    SYS40-025     SYS40-036     SYS40-045    SYS40-081

SYS60-003    SYS60-004    SYS60-005    SYS60-007     SYS60-010
SYS60-009    SYS60-012    SYS60-015    SYS60-016     SYS60-020
SYS60-021    SYS60-025    SYS60-028    SYS60-030     SYS60-035
SYS60-040    SYS60-049    SYS60-050    SYS60-070     SYS60-100

SYS90-003    SYS90-004    SYS90-005    SYS90-007     SYS90-010
SYS90-009    SYS90-012    SYS90-015    SYS90-016     SYS90-020
SYS90-021    SYS90-025    SYS90-028    SYS90-030     SYS90-035
SYS90-040    SYS90-049    SYS90-050    SYS90-070     SYS90-100

SYS115-003    SYS115-004    SYS115-005    SYS115-007     SYS115-010
SYS115-009    SYS115-012    SYS115-015    SYS115-016     SYS115-020
SYS115-021    SYS115-025    SYS115-028    SYS115-030     SYS115-035
SYS115-040    SYS115-049    SYS115-050    SYS115-070     SYS115-100

SYS142-003    SYS142-004    SYS142-005    SYS142-007     SYS142-010
SYS142-009    SYS142-012    SYS142-015    SYS142-016     SYS142-020
SYS142-021    SYS142-025    SYS142-028    SYS142-030     SYS142-035
SYS142-040    SYS142-049    SYS142-050    SYS142-070     SYS142-100
